Устройство для работы методом дифференциально-интерференционного контраста (ДИК) MAGUS DIC290

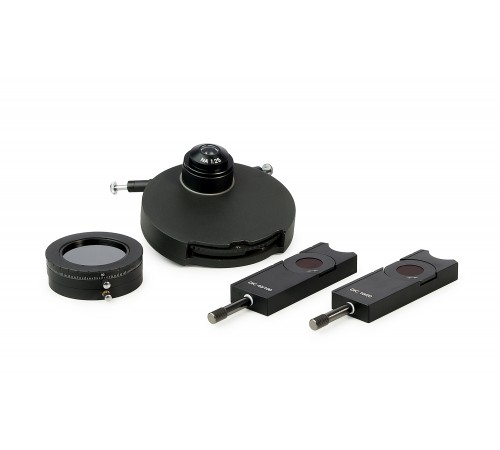

Устройство MAGUS DIC290 – это набор из четырех компонентов, которые устанавливаются на микроскоп и реализуют метод дифференциально-интерференционного контраста (ДИК). Комплект включает конденсор с ДИК-призмами, два ДИК-слайдера для объективов разного увеличения и поляризационный фильтр. Устройство разработано для биологического микроскопа MAGUS Bio 290T.

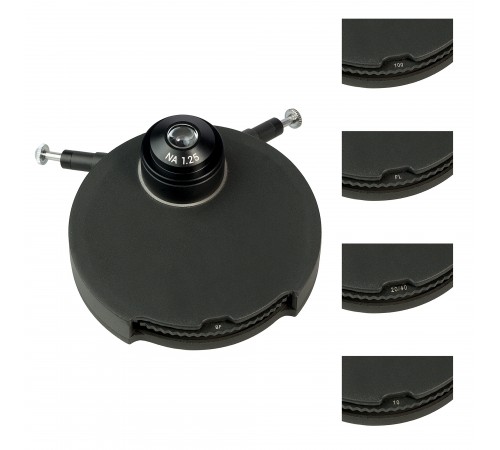

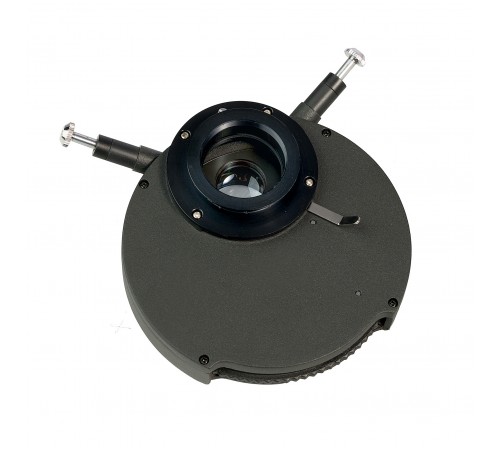

ДИК-конденсор

ДИК-конденсор – это конденсор по типу вращающегося диска, внутри которого расположены призмы ДИК для объективов разного увеличения. Еще одно отверстие в диске зарезервировано под наблюдения в светлом поле – оно свободно от любых внутренних компонентов. Установка ДИК-конденсора производится на микроскоп стандартным образом: вначале снимают штатный конденсор, а затем на освободившееся место монтируют ДИК-конденсор.

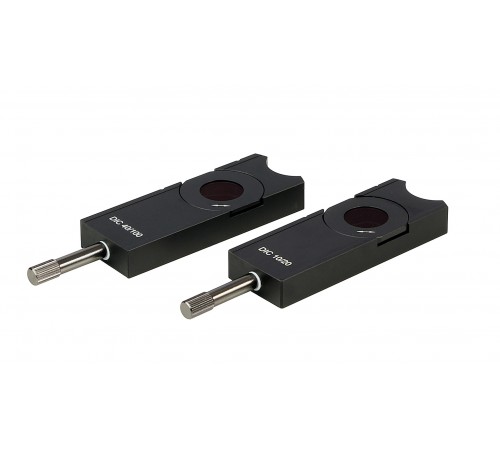

ДИК-слайдеры

ДИК-слайдер – это пластина, в которой находятся ДИК-призма и анализатор. Рукоятка на торце слайдера используется для перемещения его в поперечном направлении. В микроскопе MAGUS Bio 290T над револьверным устройством находится слот – в него и устанавливается ДИК-слайдер. Слайдер выбирают исходя из увеличения рабочего объектива: при смене объектива на другой меняют и слайдер в слоте. В комплекте MAGUS DIC290 присутствуют два слайдера: один предназначен для объективов 10 и 20 крат, второй – для объективов 40 и 100 крат.

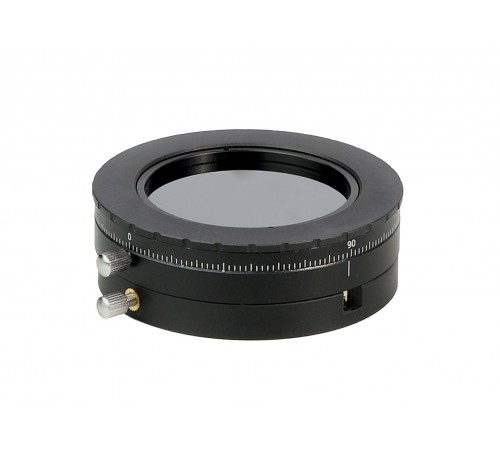

Поляризационный фильтр

Метод ДИК использует поляризованный свет. Для его реализации на микроскопе потребуются анализатор и поляризатор. Анализатор уже присутствует в ДИК-слайдере, а поляризатор добавлен в комплект как отдельный аксессуар – его устанавливают на коллектор.

Рекомендуемые объективы

Дифференциально-интерференционный контраст требователен к конструкции оптической системы. Чтобы метод работал эффективно, необходимо точное взаимное расположение ее элементов: нижней ДИК-призмы по отношению к фокальной плоскости конденсора, а также верхней ДИК-призмы по отношению к фокальной плоскости объектива. Поэтому устройство MAGUS DIC290 не может быть использовано с любыми объективами: оно совместимо с объективами из комплекта микроскопа MAGUS Bio 290T, а также может работать с дополнительными объективами, разработанными для этого микроскопа.

Отдельно обращаем ваше внимание на объективы с повышенной апертурой MAGUS FL S-APO60 PlanF. Они также рекомендованы для использования с этим ДИК-устройством. Высокая апертура повышает разрешающую способность микроскопа и позволяет выполнять оптическое секционирование.

О методе ДИК

Метод дифференциально-интерференционного контраста служит для повышения контраста объектов и структур, плохо различимых в светлом поле. Увеличение контраста происходит оптическим способом, поэтому не повреждает объекты (как, например, окрашивание). Результатом работы метода является получение псевдорельефа объекта. Псевдорельеф не является отражением реальной геометрии образца и не может использоваться для линейных измерений глубины и высоты. Разные участки образца окрашиваются в соответствии с оптической толщиной.

ДИК-метод и метод фазового контраста схожи и часто используются вместе, дополняя друг друга. Контраст изображений у этих методов одинаков, но ДИК-метод не создает дифракционное гало – светлые ореолы вокруг объектов, которые наблюдаются при фазовом контрасте. В этом преимущество метода – ДИК позволяет увидеть детали, скрытые этими ореолами и не визуализируемые при использовании фазово-контрастной микроскопии.

Основные особенности:
• Для реализации метода ДИК и для работы в светлом поле
• Подходит для работы на объективах 10х, 20, 40х и 100х
• Конструктивно разработан для микроскопа MAGUS Bio 290T
• Без объективов в комплекте – работает с объективами из комплекта микроскопа

Совместимость:
• Микроскоп биологический MAGUS Bio 290T

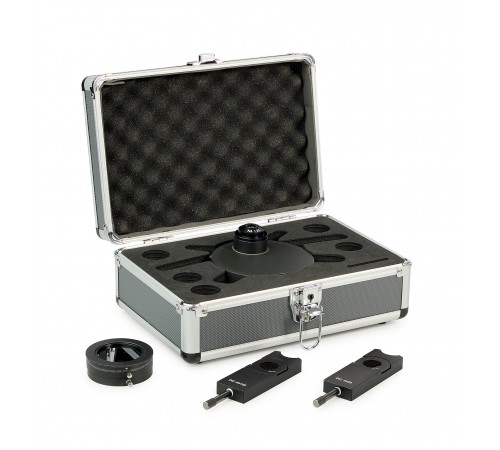

Комплектация:
• ДИК-конденсор по типу вращающегося диска
• ДИК-слайдер 10х/20х
• ДИК-слайдер 40х/100х
• Поляризационный фильтр
