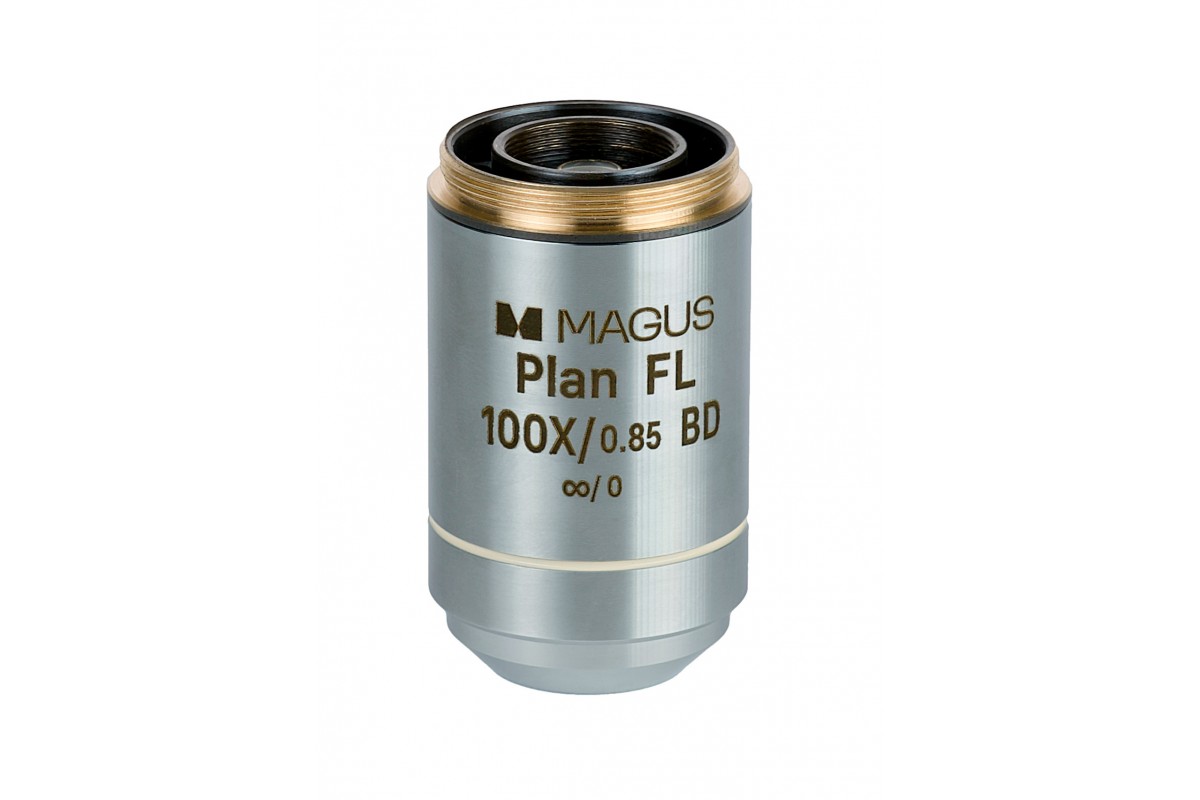

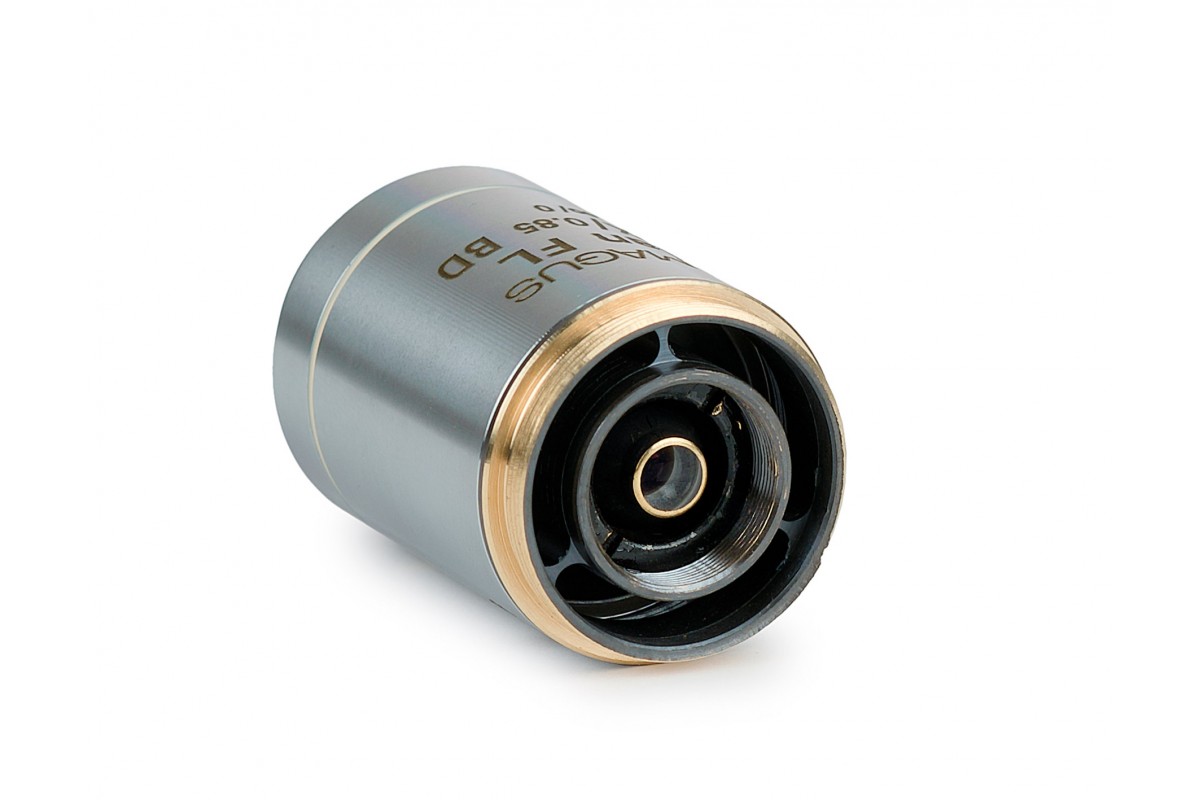

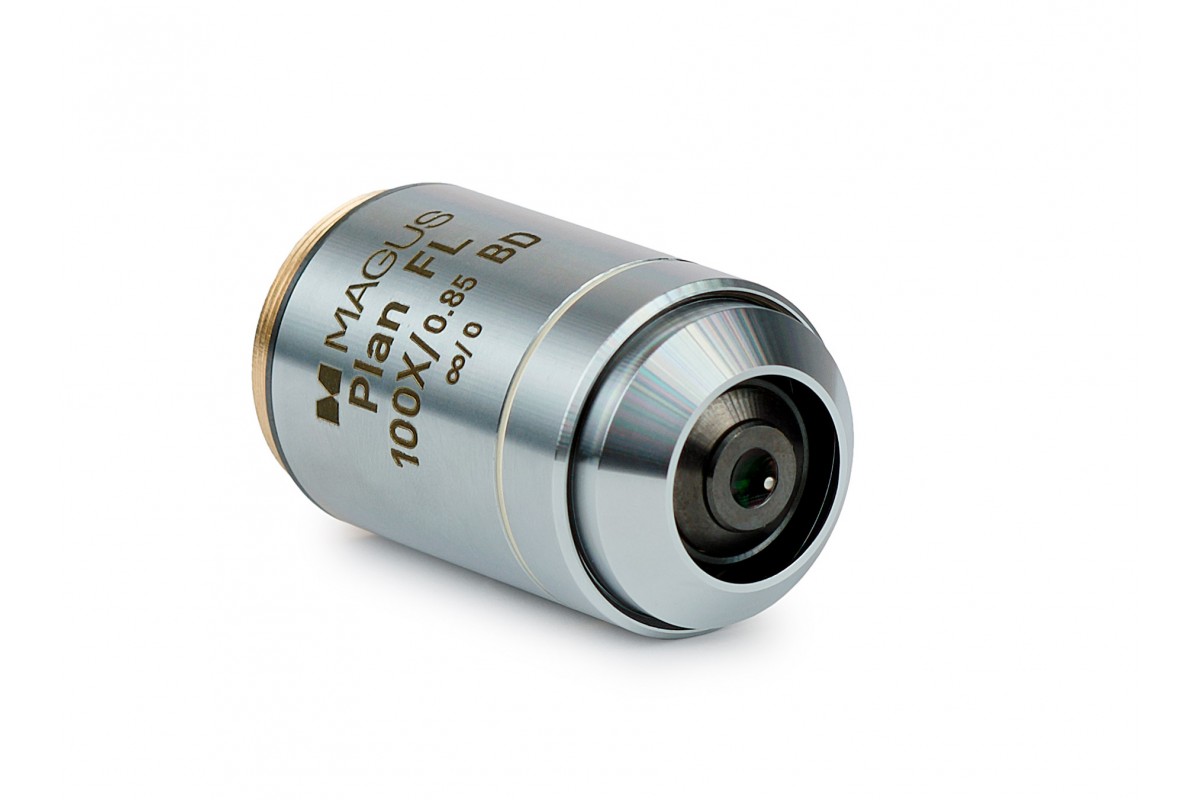

Объектив MAGUS 100PLL BD 100х/0,85 Plan L WD 0,40 мм

Предел разрешения объектива 100х/0,85 составляет 0,33 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.

Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 0,22 мм. Рассчитан для работы с образцами без покровного стекла.

Конструкция объектива для работы по методу темного поля предусматривает освещение объекта сбоку косым светом, что создает тени на микродефектах образца для определения рельефа поверхности. Объектив используется только для металлографических микроскопов, чья осветительная система предусматривает работу по методу темного поля.

Металлографический объектив 100х спроектирован с большим рабочим расстоянием 0,40 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива.

Верхний предел полезного увеличения при работе с объективом 100х/0,85 составляет 850х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта.
С объективом 100х/0,85 используйте окуляры с увеличением 10х.

Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм.

Совместимость:
• Микроскоп металлографический MAGUS Metal 600 BD
• Микроскоп металлографический MAGUS Metal 630 BD
• Микроскоп металлографический MAGUS Metal 650 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700 BD
